B-DRY АДСОРБЦИОННЫЕ ОСУШИТЕЛИ С ХОЛОДНОЙ РЕГЕНЕРАЦИЕЙ

Адсорбционные осушители серии B-DRY предназначены для отделения водной влаги из сжатого воздуха, тем самым снижая точку росы сжатого воздуха. Осушитель B-DRY состоит из двух колонок, заполненных адсорбентом, и контроллера с LCD-дисплеем. Осушитель оснащен клапанами, манометрами, фильтрующими элементами. В процессе эксплуатации две адсорбционные колонки работают поочередно. Адсорбция влаги из сжатого воздуха происходит под давлением в первой колонке, а адсорбент второй колонки регенерируется частью уже осушенного в первой колонке сжатого воздуха при атмосферном давлении. Когда первая колонка насыщается влагой до максимального уровня, осуществляется автоматическое переключение колонок, и процесс адсорбции продолжается во второй колонке без какого-либо падения давления сжатого воздуха на выходе из осушителя. Регенерация насыщенного влагой адсорбента во второй колонке происходит под воздействием небольшой части уже осушенного в первой колонке воздуха, который, поступая во вторую колонку, теряет давление и становится чрезвычайно сухим. Эта часть чрезвычайно сухого несжатого воздуха подается через насыщенную влагой вторую колонку в обратном направлении основного потока сжатого воздуха, при этом удаляя из адсорбента молекулы воды и выпуская их в атмосферу.

Диапазон рабочего давления 4 до 16 бар
Диапазон рабочих температур +1,5 °C до +60 °C
Присоединения G1” до G2”
Номинальная производительность 110 до 1000 Нм3/ч
Точка росы под давлением -40 °C(-25 °C / -70 °C)
Напряжение, частота 230 В, 50 Гц
Расход электроэнергии <60 Вт
Класс защиты IP 65
Фильтр (на входе)* супер тонкий; 0,01 мкм
Фильтр (на выходе) пылевой фильтр; 1 мкм
Теплоизоляция колонн доп. опция
Соединение
для режима ожидания
стандартно


технические характеристики

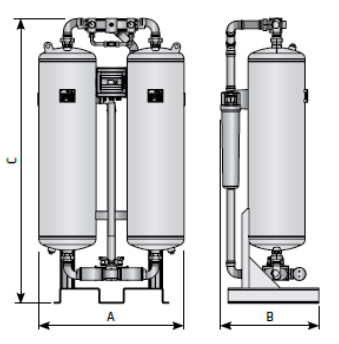

модель присоединения вход/выход номинальный поток размеры вес
на входе(1) на выходе(2)
дюйм [нм3/ч] [нм3/ч] A [мм] B [мм] C [мм] кг
B-DRY 110 G1’’ 110 86,0 650 390 1570 126
B-DRY 150 G1’’ 150 117,5 700 410 1820 142
B-DRY 200 G1’’ 200 157,0 700 450 1600 180
B-DRY 250 G1’’ 260 204,0 700 450 1850 220
B-DRY 300 G1-1/2” 320 251,0 900 530 1620 255
B-DRY 400 G1-1/2” 410 321,5 900 530 1870 275
B-DRY 600 G1-1/2” 590 462,5 850 700 1940 355
B-DRY 800 G2’’ 770 603,5 1000 710 1980 470
B-DRY 1000 G2’’ 1000 784,0 1050 710 1980 560
  1. Для 1 бар (a. д.) и 20 °C при 7 бар рабочего давления, температуре на входе 35 °C и температуре точки росы газов под давлением на выходе -40 °C.
  2. Номинальный поток на выходе рассчитан на основе теоретических потерь воздуха при регенерации в среднем значении 17,3 %.
* Если осушитель поставляется без фильтра, на входе должен быть обеспечен сжатый воздух класса 1 (ISO 8753-1) по твердым частицам и маслу.

Рабочее
давление [бар]
3 4 5 6 7 8 9 10 11 12 13 14 15 16
Корректирующий
фактор
0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13


Температура на входе [°C] 25 30 35 40 45 50 55 60
Корректирующий
фактор
1 1 1 0,97 0,87 0,80 0,64 0,51


Точка росы [°C] -25 -40 -70
Корректирующий
фактор
1,1 1 0,7
